Главный цилиндр — это основной элемент гидравлической тормозной системы, преобразующий усилие от педали тормоза в давление тормозной жидкости. Он подаёт жидкость к рабочим цилиндрам на колёсах, обеспечивая равномерное торможение.
Функции
• Создаёт давление в гидравлической системе.
• Передаёт усилие от педали к тормозным механизмам.
• Обеспечивает разделение контуров (передний/задний).
• Поддерживает герметичность и стабильность давления.
История
Первые гидравлические тормоза появились в 1918 году (Lockheed).
В 1930‑х — массовое внедрение двухконтурных систем.
С 1970‑х — переход на тандемные главные цилиндры для безопасности.
Современные версии интегрированы с ABS и ESP.
Кто разработал
• Lockheed — основоположник гидравлических тормозов.
• Bosch — производитель современных модулей с ABS.
• ATE, TRW, Nissin — ведущие поставщики цилиндров для легковых авто.
Где используется
• В гидравлических тормозных системах автомобилей и мотоциклов.
• В сцеплениях (главный цилиндр сцепления).
• В гидравлических приводах спецтехники.
Типы главных цилиндров
• **Одинарный** — один контур, используется в старых авто.
• **Тандемный (двухконтурный)** — два поршня, независимые контуры.
• **С ABS‑модулем** — встроенные клапаны и датчики давления.
• **С усилителем** — работает совместно с вакуумным или электрическим усилителем.

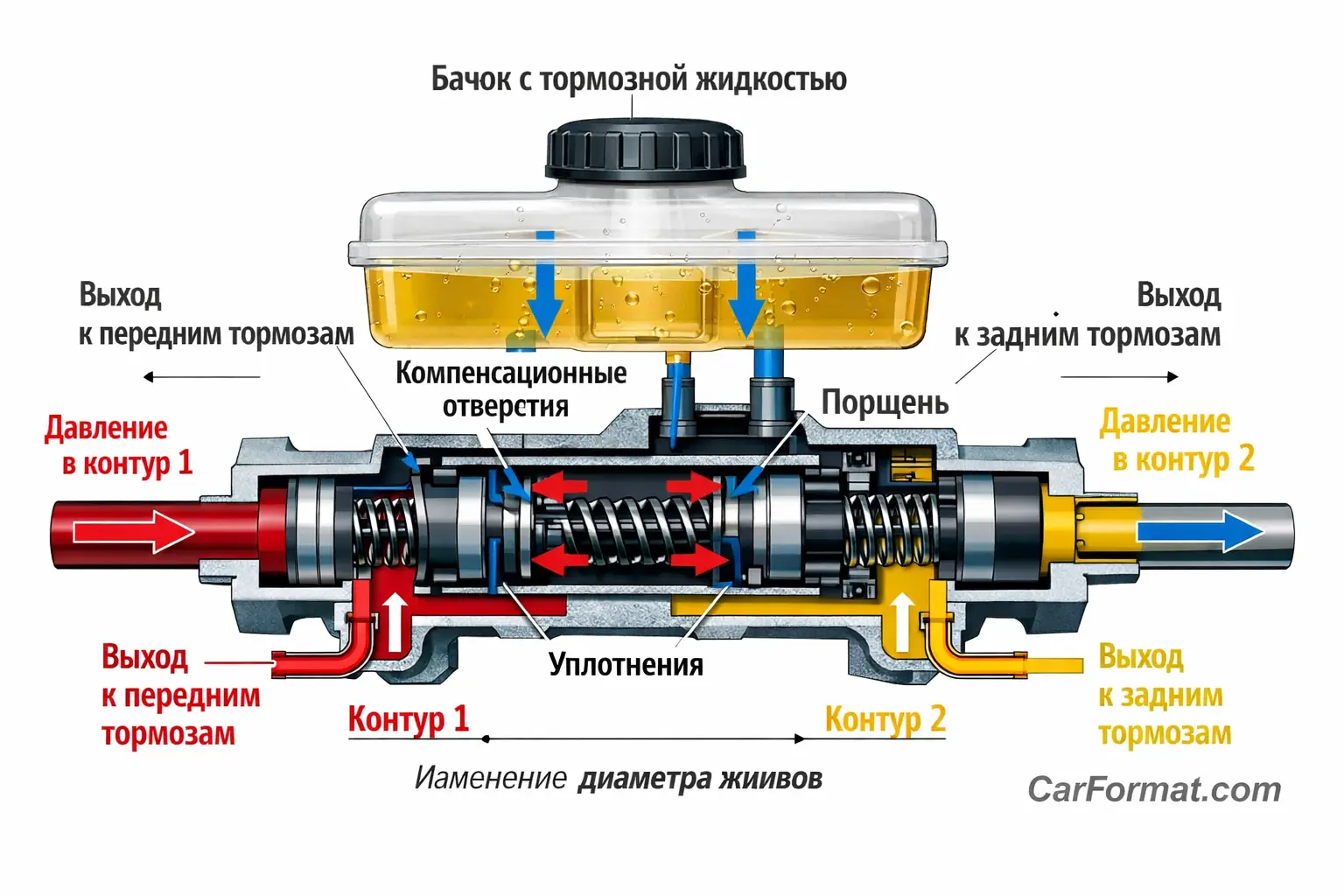

Принцип работы
• При нажатии на педаль поршень перемещается в цилиндре.
• Давление жидкости возрастает и передаётся по трубкам к рабочим цилиндрам.
• Возвратная пружина возвращает поршень в исходное положение.
• Компенсационные отверстия обеспечивают подпитку жидкости из бачка.
Технические особенности
• Материалы — алюминий или чугун.
• Уплотнения — резиновые манжеты, стойкие к DOT‑жидкостям.
• Давление — до 100 бар при экстренном торможении.
• Объём жидкости — 20–40 см³ на контур.
Преимущества
• Простота и надёжность конструкции.
• Высокая точность дозирования давления.
• Возможность резервирования контуров.
• Совместимость с системами ABS/ESP.
Недостатки
• Чувствителен к загрязнению жидкости.
• Износ манжет вызывает утечку и падение давления.
• Требует регулярной прокачки системы.
Интересные факты
• В авиации используется аналогичный принцип — гидравлический главный цилиндр управления тормозами шасси.
• В спортивных авто применяются регулируемые цилиндры с изменяемым балансом контуров.
• В современных электромобилях главный цилиндр заменён электронным модулем Brake‑by‑Wire.
• Давление в системе может достигать 120 бар при экстренном торможении.
Главный цилиндр — сердце гидравлической тормозной системы, обеспечивающее точное и надёжное управление тормозами.
